DBW稳压器

发布时间: 2021/10/20 15:27:01人气:

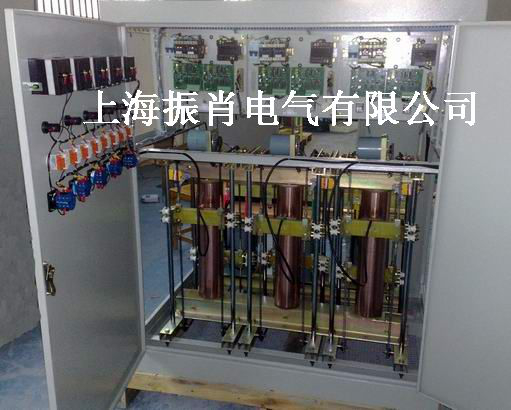

三相全自动包装、印刷设备专用稳压器:
  三相全自动包装、印刷设备专用稳压器与其它类型稳压器相比具有容量大,效率高,无波形畸变,电压调节平稳。能克服由于大功率感性负载造成对电网冲击所造成电网极不稳定的电压,适应负载广泛,能承受瞬时超载,可长期连续工作,手控自控随意切换,设有过压,欠压,相序,缺相等自动保护装置,其它功能有自动上电、延时输出、输出回中等安装方便,运行可靠性强等特点.
最新功能
·自动上电。
·延时输出。
·输出回中。
·欠压、过压、相序、断相及机械故障保护。
·声光报警。
·稳压与市电任意切换。
标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关
型号规格 额定电流 体积(长╳宽╳高)mm
SBW-10KVA 16A 450╳700╳950
SBW-20KVA 31A
SBW-30KVA 46A
SBW-50KVA 76A
SBW-80KVA 121A 600╳850╳1100
SBW-100KVA 152A
SBW-150KVA 228A 730╳850╳1600
SBW-180KVA 274A
SBW-225KVA 342A
SBW-320KVA 478A 1200╳850╳2000
SBW-400KVA 608A
SBW-500KVA 761A 1050╳800╳2200(双柜)
SBW-600KVA 913A
SBW-800KVA 1217A 1200╳850╳2200(主柜)
1050╳850╳2200(副柜)
SBW-1000KVA 1521A
SBW-1200KVA 1825A
SBW-1400KVA 2128A 1500╳1000╳2200(一主柜)
1050╳1000╳2200(二副柜)
SBW-1600KVA 2431A
SBW-1800KVA 2735A
SBW-2000KVA 3039A
SBW-2400KVA 3647A

技术指标及特性
 ·输入电压范围:380V±20% (304V-456V)
 ·输出稳压精度:380V±1~5%可调(能承受瞬间电流5倍)
 ·频率:50Hz-60Hz
 ·耐压:2000V 1分钟无击穿
 ·效率:>98%
 ·波形畸变:无
 ·响应速度:≤1.2s
 ·绝缘等级:F级155℃
 ·绝缘电阻:≥2MΩ
 ·特点:带有净化真有效值采样电子板(针对变频器、电容补偿器工作时所产生磁场、电磁波和谐波干扰及抑制输出电压波动作用)。
工作原理
 SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路,保护电路等组成。其成气原理框图如图一所示。
 调压变压器TUV的一次绕组接成Y形,连接在稳压器的输出端,二次绕组连补偿变压器TB的一次绕组,而补偿变压器的二次绕组串联在主电路中。现以A相为列,说明其稳压工作原理,如图二所示。若不计补偿变压器阻抗压降,则从图二可见:

UA0=UAI+UAC
式中:UAI---稳压器A相输入电压;
UA0---稳压器A相输出电压;
UAC---稳压器A相补偿电压;
 其原理是:当A相输入电压UAI增加ΔUAI时,补偿电压UAC也相应改变ΔUAC,且UAC=- UAI,使A相输出电压UA0保持不变,同理B相、C相也如此。
 其稳压过程是:根据输出电压的变化,由电压检测单元采样,检测并输出信号控制伺服电机SM转动,经减速机构并由链条带动调压变压器TUV上的电刷组滑动(或滚动)来调节调压变压器的二次电压,以改变补偿电压的极性和大小,实现输出电压自动稳定在稳压整定精度允许的范围内,从而达到自动稳压的目的。
